S3A Servospindelsæt

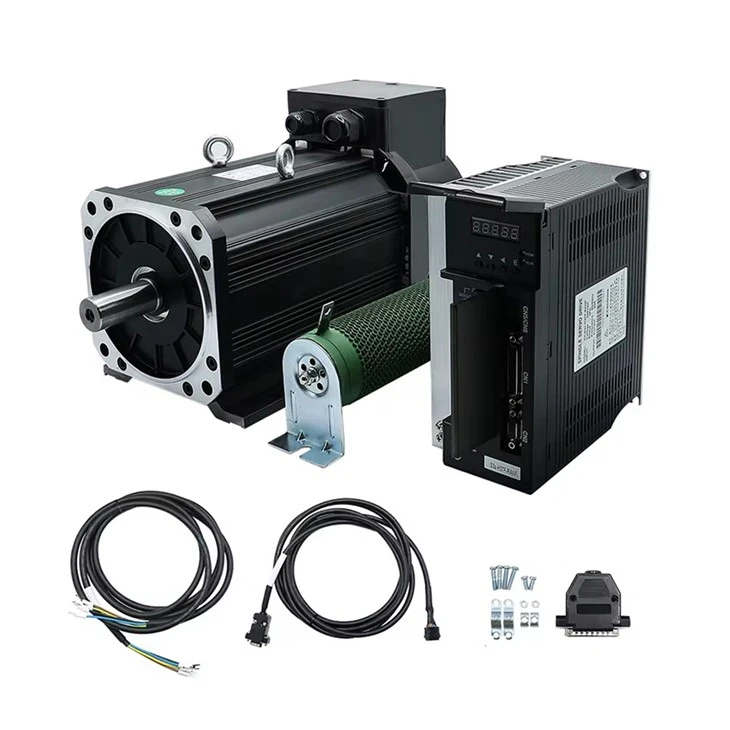

S3A Servo Spindle Kit er centreret om S3A serien AC servo spindel driver, parret med kompatible spindelmotorer. Det er meget udbredt til spindelkørsel i udstyr såsom CNC-værktøjsmaskiner og tekstilmaskiner, hvilket muliggør præcis tredobbelt kontrol af hastighed, position og drejningsmoment. Den opfylder industrielle forarbejdningsbehov som stiv anboring, gevindskæring og spindelorientering, samtidig med at den understøtter fuld-lukket-sløjfe høj-præcisionskontrol. Med et hastighedsreguleringsområde på 1-30000 r/min leverer den enestående hastighedsstabilitet.

Send forespørgsel

Produkt introduktion

Produktintroduktion

S3A er en digital AC servo-spindeldriver, der anvender fuld-digital- og vektorstyringsteknologi. Den er kompatibel med motorer fra 3,7 kW til 37 kW, fungerer på tre-3-faset AC 380V-indgang og tilbyder et hastighedsreguleringsområde på 1-30000 r/min.

Ved at integrere hastigheds-, positions- og drejningsmomentkontrol i én, understøtter den flere indkodere samt funktioner som stiv anboring og spindelorientering. Med fuld-lukket-sløjfe høj-præcisionskontrol sikrer den høj pålidelighed og fremragende hastighedsstabilitet.

Driveren er kompatibel med forskellige positionsfeedback-komponenter, indbyggede-motoriserede spindler, 3,7-37kW-motorer og tre-vekselstrømsforsyning på 380V, der er i stand til at drive både spindelmotorer og indbyggede motoriserede spindler.

Kerne fordele

Overlegen kontrolydelse: Vedtager fuld-digital kontrol og vektorkontrolteknologier til præcis og responsiv drift.

Stærk overbelastningskapacitet: Udstyret med industrielle-IPM-moduler til at håndtere pludselige belastningsstigninger effektivt.

Stabil drift: Kan prale af fremragende dynamisk accelerations-/decelerationsydelse og lav-hastighedsegenskaber for jævn spindelrotation.

Høj pålidelighed: Inkorporerer flere beskyttelsesmekanismer mod overspænding, overstrøm, overbelastning og andre fejl.

Bred kompatibilitet: Understøtter to indkodere og flere kommunikationstyper, der tilpasser sig forskellige industrielle opsætninger.

Matchende produkter

Tilbehørstype	Kompatible modeller/specifikationer
Spindelmotor	MY165-serien, MY204-serien osv.
Feedback komponent	Inkrementelle fotoelektriske indkodere, resolvere, sinus-cosinuskodere osv.
Bremsemodstand	For S3a-H75: Større end eller lig med 30Ω, Større end eller lig med 2000W (varierer efter drivermodel)
Enhed på øverste-niveau	CNC-systemer, programmerbare logiske controllere (PLC'er)
Kommunikationsmodul	RS485, CANOopen osv.

Parameter specifikationer

Egnet Drive modeller	Spindel Motormodeller	Bedømt effekt (KW)	Bedømt strøm (A)	Bedømt drejningsmoment (Nm)	Nominel hastighed Maks. hastighed (r/min)	Overbelaste Multipler
S3-H37F (20A 3,7KW)(380V)	MY165-235C	3.7	7.8	23.5	1500/1800	2
S3-H55F (30A 5,5KW)(380V)	MY204-350C	5.5	13	35	1500/1800	2
S3-H75F (42A 7,5KW)(380V)	MY204-478C	7.5	17.8	47.8	1500/1800	2

Model og specifikation	ZMYA-380-165L-15-60-3R7-RE2-B35-28J-KN	ZMYB-380-200L-15-60-5R5-RE2-B35-28J-KN	ZMYA-380-200L-15-60-7R5-RE2-B35-38J-KN
Spænding (V)	380	380	380
Moment (Nm)	23.5	35	48
Effekt (KW)	3.7	5.5	7.5
Skaftlængde (mm)	28	28	38
Nominel hastighed (r/min)	1500	1500	1500
Maksimal hastighed (r/min)	6000	6000	6000
Vægt (KG)	23	40	50
Encoder form	2500-5V	2500-5V	2500-5V
Rammenummer	165L	200L	200L
Installationsformular	Vandret montering	Vandret montering	Vandret montering

Applikationsscenarier

1. CNC værktøjsmaskine felt

Velegnet til CNC-fræsemaskiner, bearbejdningscentre, drejecentre osv. Det muliggør høj-præcisionsprocesser som f.eks. stiv anboring og gevindskæring. Fuld-lukket-sløjfekontrol sikrer spindelpositioneringsnøjagtighed og opfylder behovene for præcisionsfræsning, boring og anboring til metalkomponenter.

2. Tekstilmaskineri

Anvendes til spindelkørsel i kartemaskiner, spindemaskiner, vævemaskiner osv. Ved at udnytte dens fremragende lave-hastighedsydelse og dynamiske accelerations-/decelerationsegenskaber kontrollerer den stabilt spindelhastigheden under garnvikling og stofvævning, hvilket sikrer ensartet kvalitet af tekstilstoffer.

3. Generelt industrielt maskinområde

Kompatibel med træbearbejdningsmaskiner (f.eks. CNC-graveringsmaskiner), trykkemaskiner (f.eks. web-trykmaskiner) og emballeringsmaskiner (f.eks. høj-pakkemaskiner). Gennem multi-tilstandskontrol af hastighed, position og drejningsmoment opfylder den krav såsom præcis positionering til trægravering, stabil afvikling af printbaner og nøjagtig transport af emballagematerialer.

4. Særligt behandlingsudstyrsfelt

Anvendes til styring af indbyggede-motoriserede spindler, såsom høj-slibemaskiner og laserbehandlingsmaskiner. Den understøtter høj-præcisionshastighed og drejningsmomentkontrol af motoriserede spindler og er kompatibel med feedback-komponenter som inkrementale fotoelektriske indkodere, hvilket garanterer præcision og effektivitet i specialbehandling.
